Z41T楔式閘閥
閘閥是最常用的截?cái)嚅y之一，主要用來接通或截?cái)喙苈分械慕橘|(zhì)，不適用于調節介質流量，閘閥適用的壓力、溫度及口徑范圍很大，尤其適用于中、大口徑的管道。
1、閘閥的主要優點
(1)流體阻力小，閘閥閥體內部介質通道是直通的，介質流經閘閥時不改變其流動方向，因而流動阻力較小
(2)啟閉較省力，啟閉時閘板運動方向與介質流動方向相垂直，與截止閥相比、閘閥的啟閉較為省力。
(3)介質流動方向一般不受限制。介質可從閘閥兩側任意方向流過，均能達到接通或截?cái)嗟哪康?。便于安裝，適用于介質的流動方向可能改變的管路中。
|
型號 |
公稱壓力MPa |
試驗壓力MPa |
工作 |
使用 | ||
|
強 度 |
密封（液） |
低壓密封（氣） | ||||
|
Z41H(T)-10 |
1.0 |
1.5 |
1.1 |
0.6 |
≤200℃ |
水、蒸汽 |
|
Z41H(T)-10C | ||||||
|
楔式閘閥 主要零件材料 |
|
型號 |
閥體 |
閥蓋 |
閘板 |
閥桿螺母 |
閥桿 |
填料 |
|
Z41H(T)-10 |
灰鑄鐵 |
灰鑄鐵 |
銅 |
不銹鋼 |
油浸石棉盤根 | |
|
Z41H(T)-10C |
鑄鋼 | |||||
|

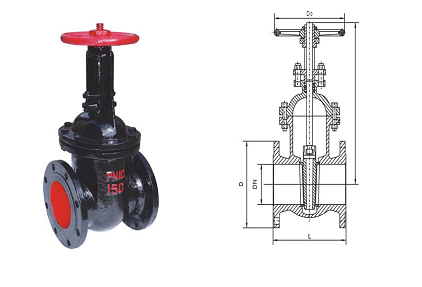

楔式閘閥 主要外形尺寸(法蘭尺寸按 JB78 PN1.0MPa規定） |
|
口徑 |
Z41H(T)-10(10C) | ||||
|
L |
D |
H |
H1 |
D0 | |
|
40 |
165 |
145 |
250 |
295 |
160 |
|
50 |
180 |
160 |
270 |
325 |
180 |
|
65 |
195 |
180 |
300 |
380 |
180 |
|
80 |
210 |
195 |
330 |
420 |
200 |
|
100 |
230 |
215 |
410 |
520 |
200 |
|
125 |
255 |
245 |
470 |
610 |
240 |
|
150 |
280 |
280 |
550 |
710 |
240 |
|
200 |
330 |
335 |
700 |
915 |
320 |
|
250 |
380 |
390 |
830 |
1095 |
320 |
|
300 |
420 |
445 |
960 |
1275 |
400 |
|
350 |
450 |
500 |
1130 |
1500 |
400 |
|
400 |
480 |
565 |
1345 |
1760 |
500 |
|
450 |
510 |
615 |
1450 |
1920 |
500 |
|
500 |
540 |
670 |
1650 |
2170 |
720 |
|
600 |
600 |
780 |
- |
- |
- |
|
700 |
660 |
895 |
|
|
|
|
800 |
720 |
1010 |
|
|
|
|
900 |
780 |
1110 |
|
|
|
|
1000 |
840 |
1220 |
|
|
|
|
1200 |
960 |
1450 |
- |
- |
- |
